Planar UltraRes L Serie
All-in-One LED Displays
All-in-One Full HD Display mit integriertem interaktivem Touch, Audio und Multi-Source Visualisierung
Die Planar UltraRes L All-in-One MicroLED- & LED-Displays mit Full HD-Auflösung vereinen die Benutzerfreundlichkeit und hochwertige Verarbeitung der Planar UltraRes Familie mit unserer preisgekrönten Fine Pixel Pitch LED-Technologie für Besprechungs- und Unterrichtsräume.
Das Display wird mit einer Wandhalterung geliefert und kann von nur zwei Personen schnell installiert werden. Es verfügt über integrierte Verarbeitungsfunktionen, Audio, Stromversorgung über ein einziges 220-V-Kabel, native Multi-Point-Touch-Funktionalität und mehrere Eingänge für die gleichzeitige Anzeige von bis zu vier Inhaltsquellen. Ein rollbarer Bodenständer ist optional erhältlich.

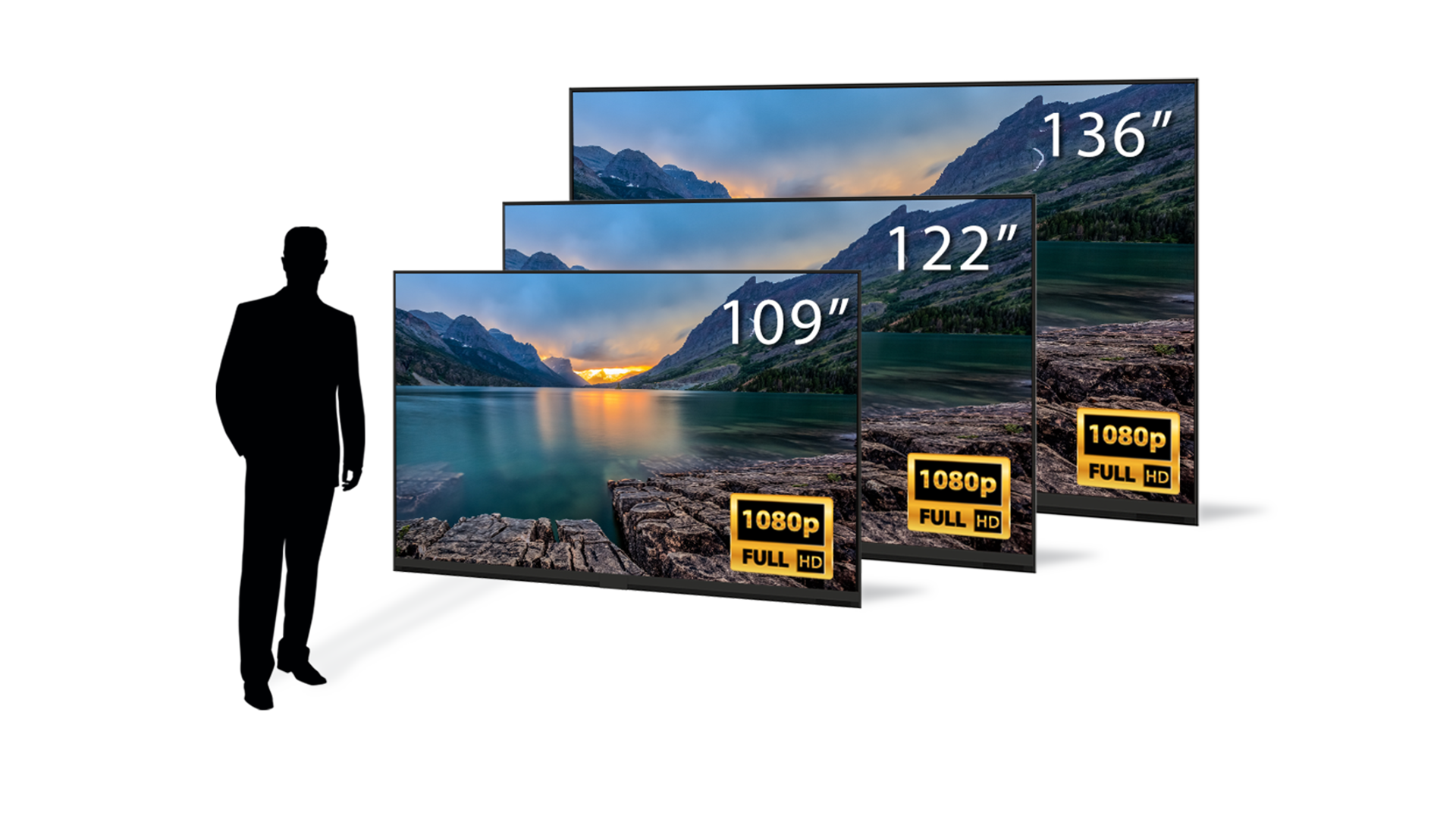

- Verfügbare Formate: 109", 122" & 136"
- Full HD-Auflösung (1920 x 1080)
- Multi-Source-Anzeige
- 10-Punkt-Touch-Interaktivität
Highlights

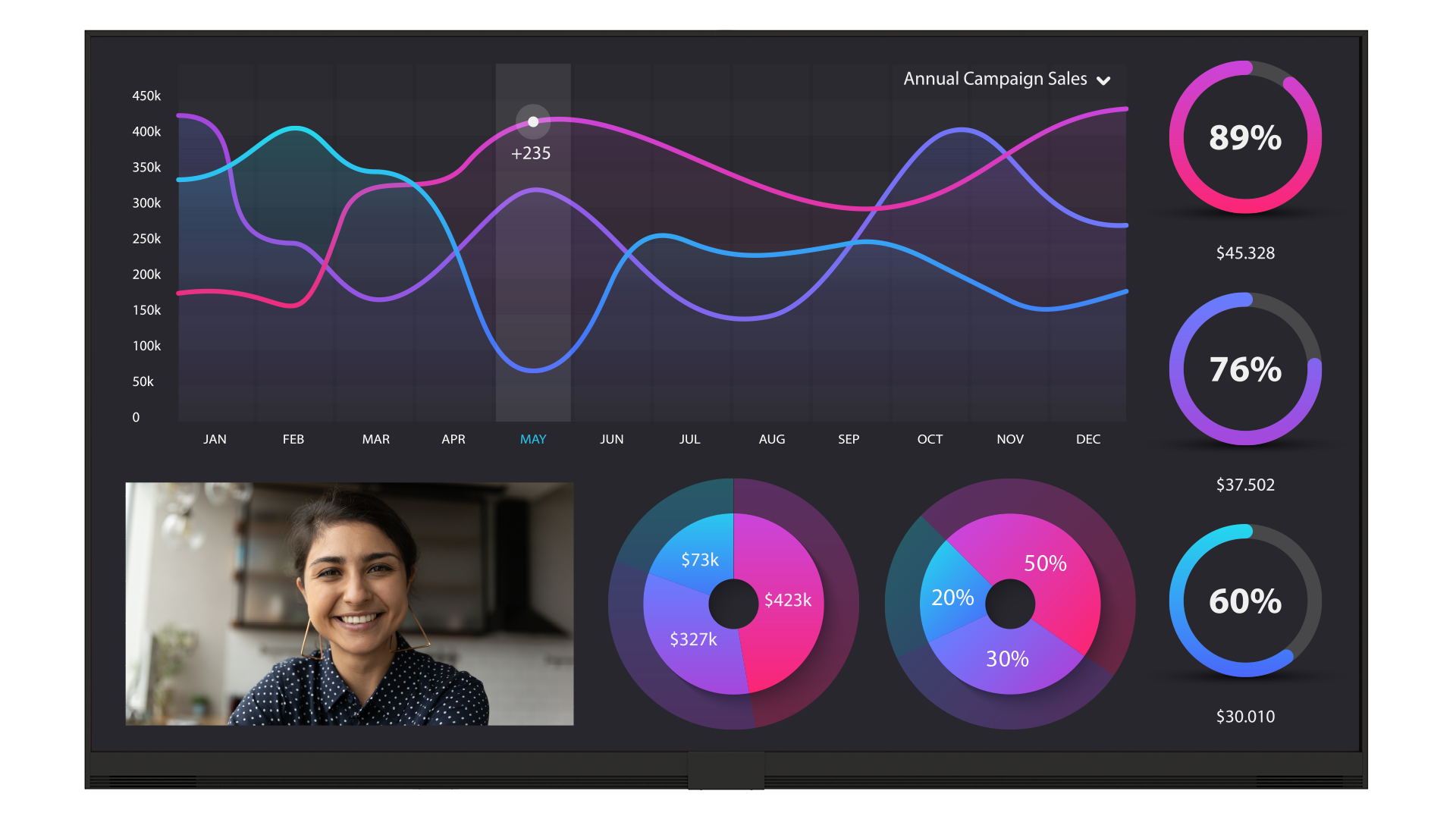

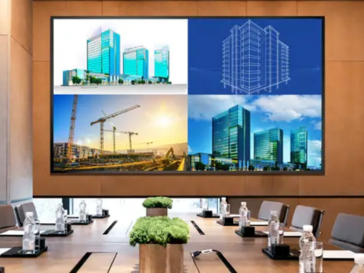

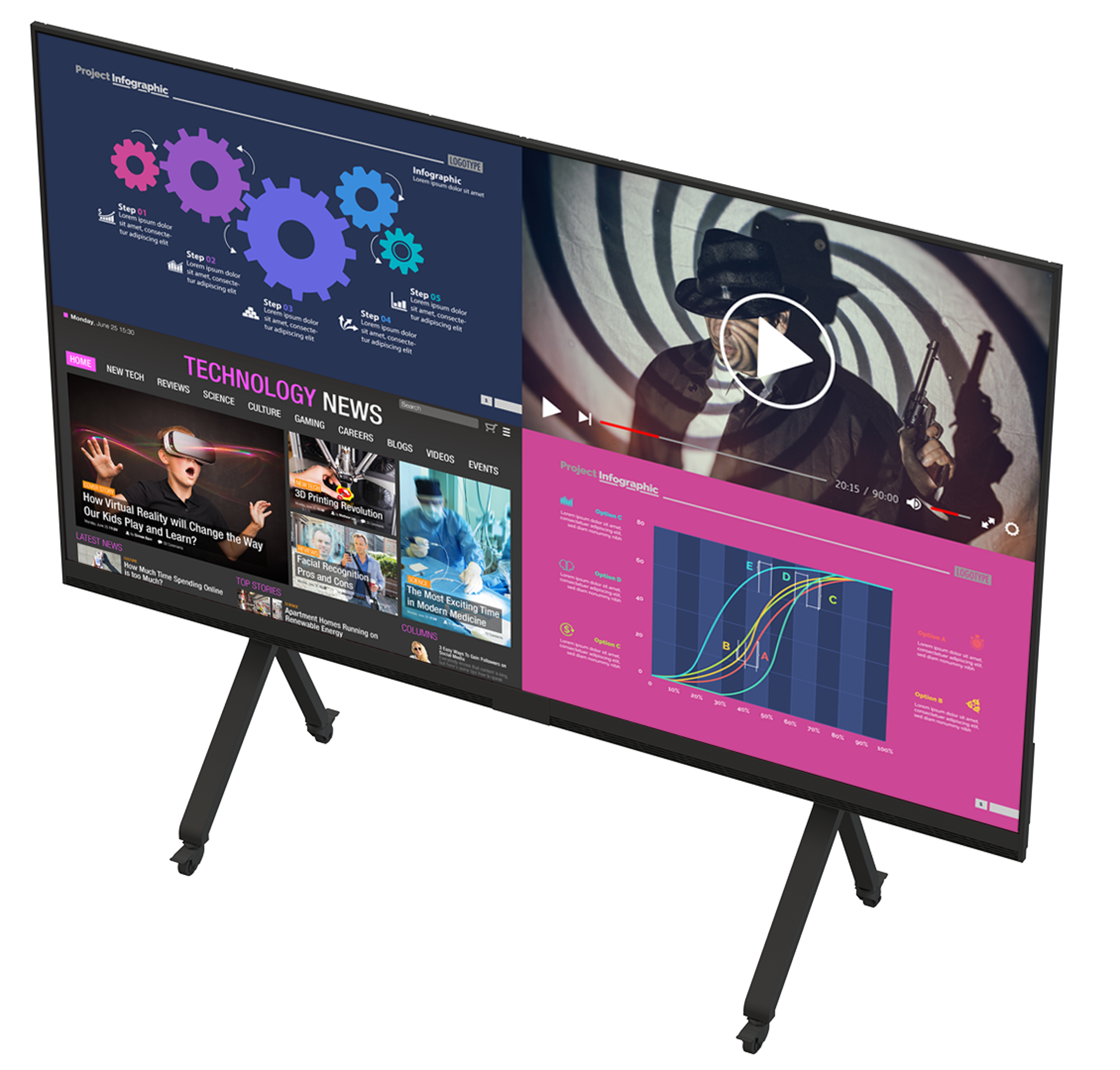

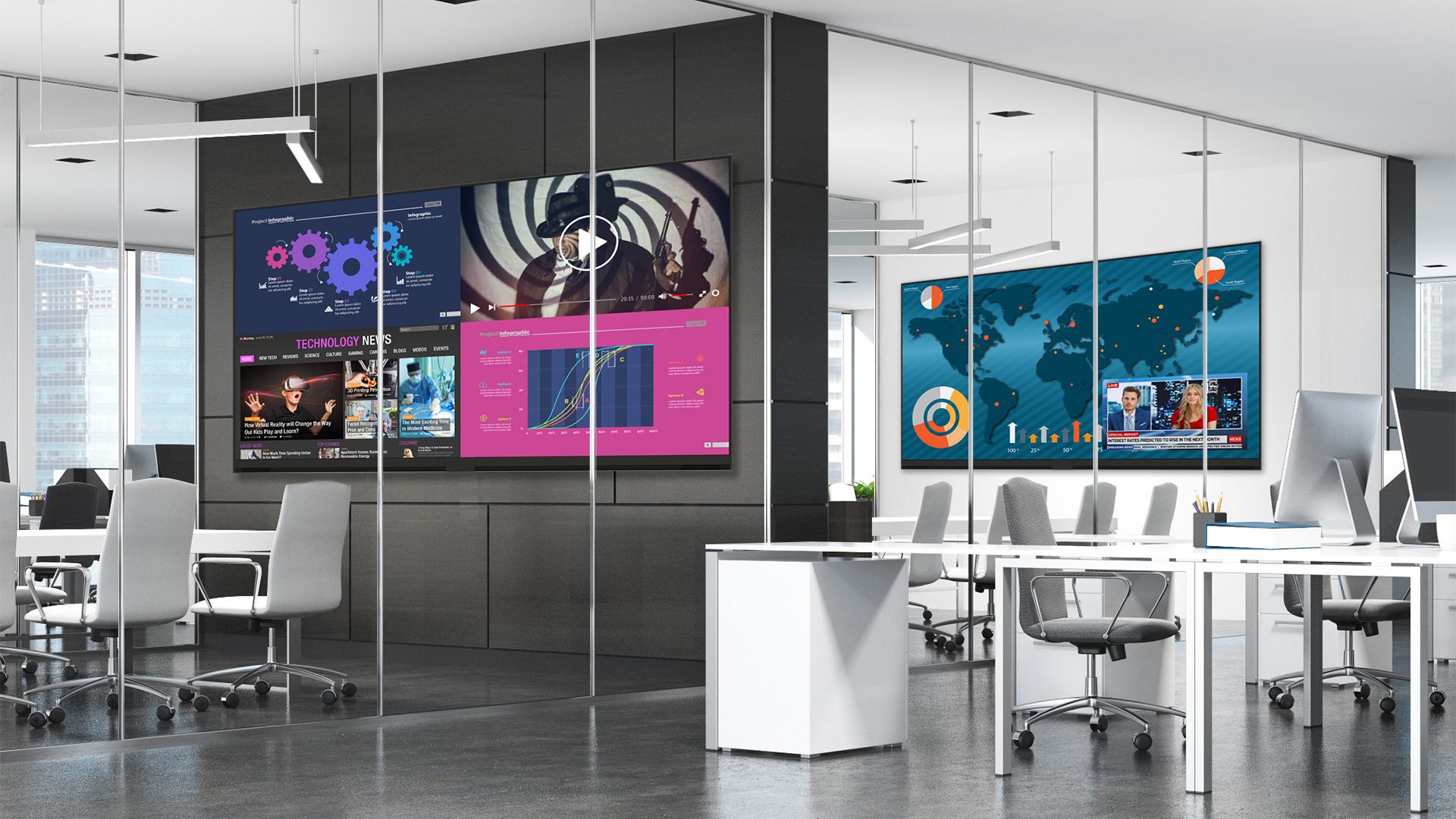

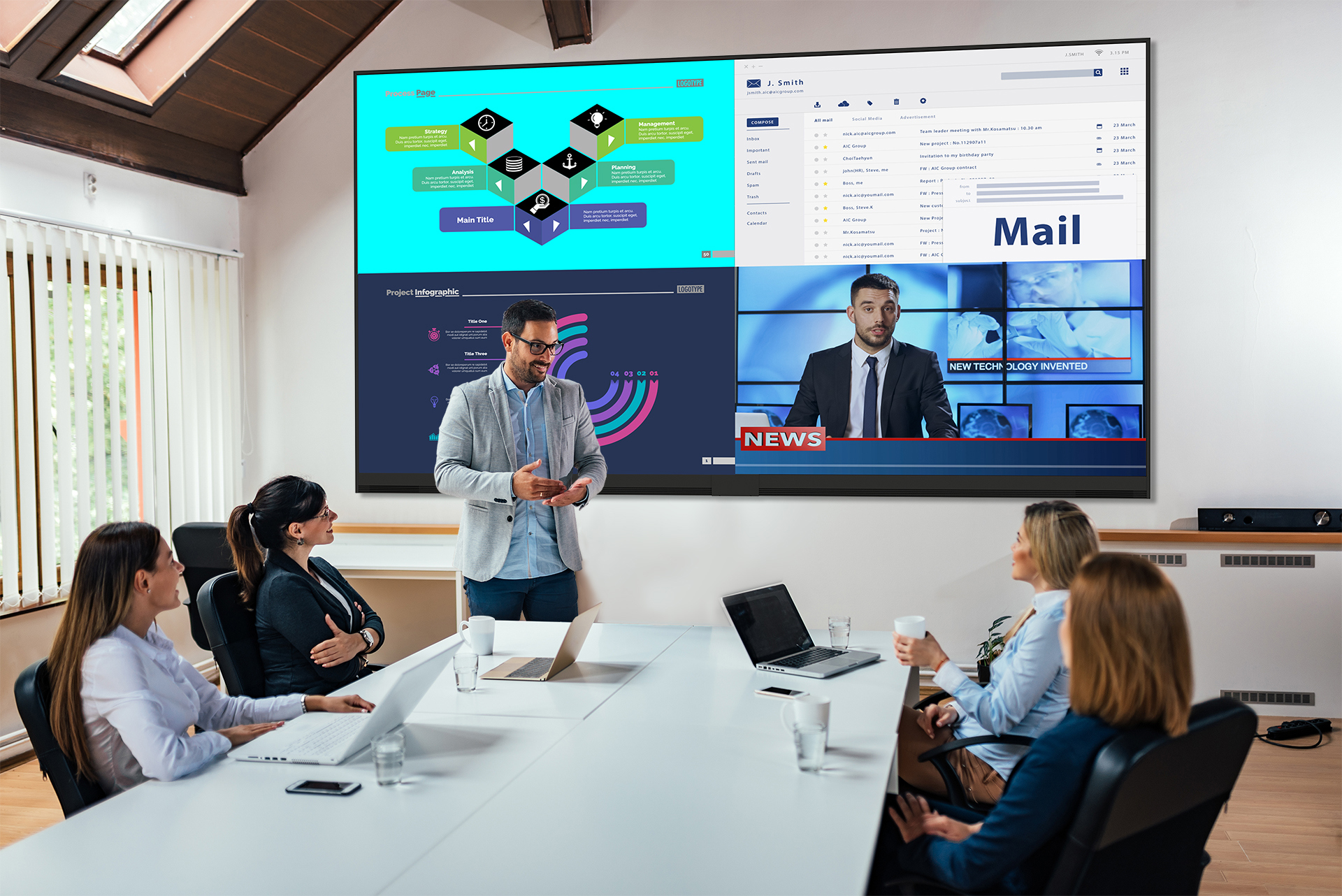

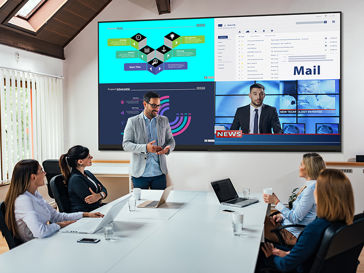

Multi-Source Visualisierung
Planar® MediaPlex™ Plus Processing bietet erweiterte Multi-Source-Anzeige, Bildanpassung, Fernüberwachung und E-Mail-Benachrichtigung. Es unterstützt Bild-in-Bild, Dual-, Triple- und Quad-Layouts sowie speicherbare Voreinstellungen, die mit einem einzigen Befehl abgerufen werden können.
Einfaches All-In-One-System
Integrierte Lautsprecher, nativer interaktiver Touch und mehrere Eingänge erleichtern die gemeinsame Nutzung von Inhalten und die Zusammenarbeit, während das intuitive fünfspaltige LED-Design die Einrichtung und Wartung zum Kinderspiel macht.

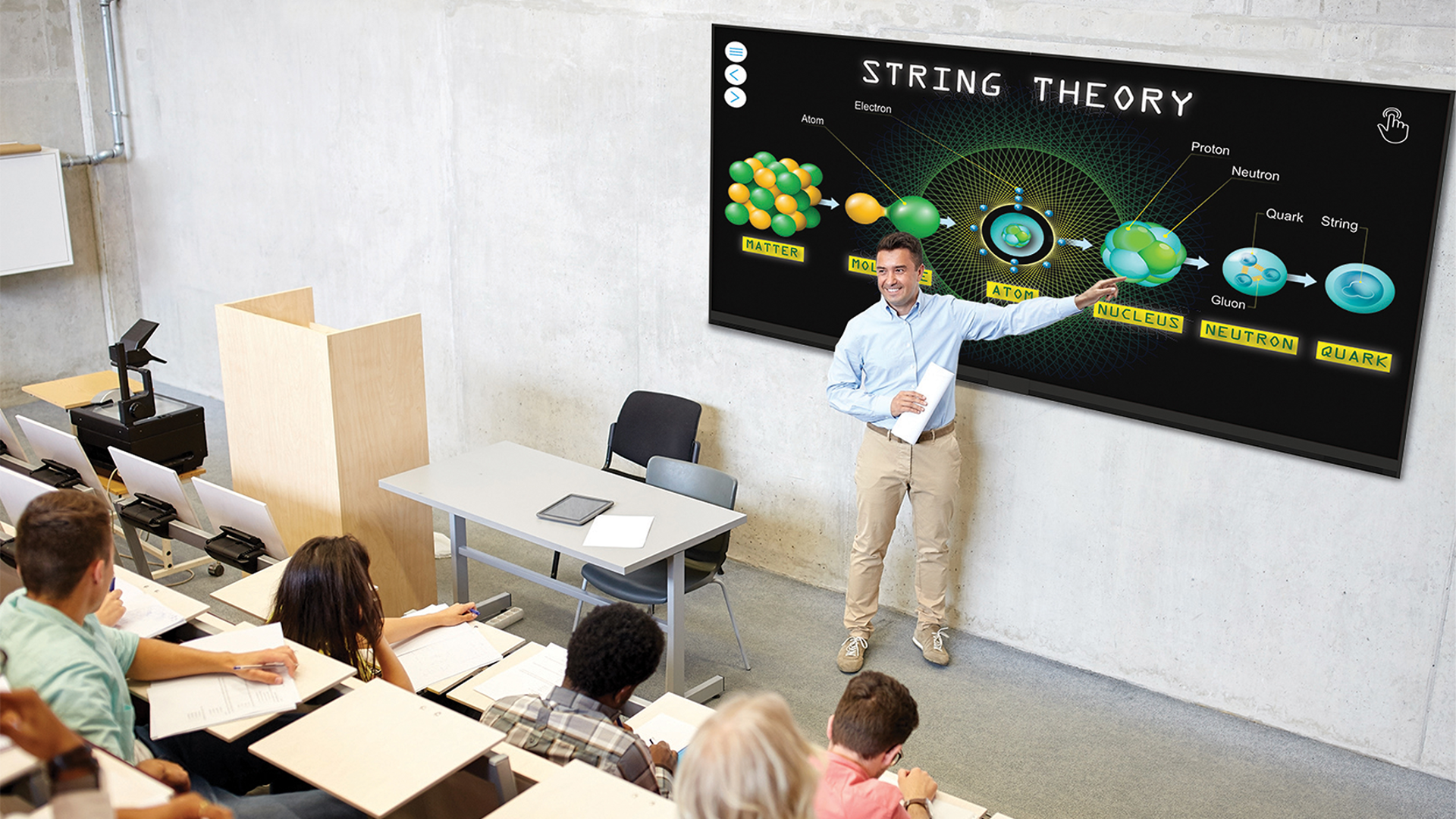

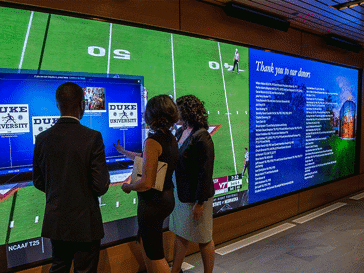

Interaktive Zusammenarbeit
Für die Zusammenarbeit innerhalb eines Raumes unterstützt ein präzises, integriertes 10-Punkt-Touchsystem mehrere gleichzeitige Benutzer, und der Bildschirm ist für häufige Berührungen ausgelegt.

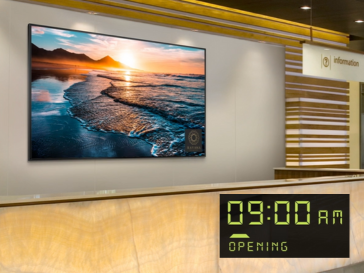

Zeitschaltautomatik
Planen Sie automatische Ereignisse wie das Aufrufen von Bildlayoutkonfigurationen, das Anpassen der Helligkeit und das Ein- und Ausschalten. Durch die Planung von Ereignissen können Sie Strom und Verwaltungszeit sparen.
Informiert bleiben
Die browserbasierte Fernüberwachungssoftware liefert Informationen über den Bildschirm und ermöglicht es dem Benutzer, Anpassungen an Zonen, Helligkeit, Energieeinstellungen und mehr vorzunehmen. Richten Sie E-Mail-Benachrichtigungen ein, um über bestimmte Leistungsereignisse informiert zu werden und auf dem Laufenden zu bleiben.

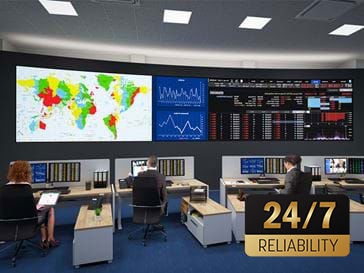

Dauerhafte Zuverlässigkeit
Die Planar UltraRes L Displays wurden für den Einsatz in unternehmenskritischen Umgebungen entwickelt, in denen die Displays einem langen oder ununterbrochenen Betrieb standhalten und Tag und Nacht eine hervorragende Leistung erbringen müssen.
Produktbilder
Videos
Spezifikationen
| URL109-MFT | URL122-MFT | URL136-MFT | |
|---|---|---|---|
| Display Active Area (WxH) | 600mm x 1350mm (94.5" x 53.2") | 2700mm x 1518mm (106.3" x 59.8") | 3000mm x 1688mm (118.1" x 66.4") |
| Pixel Pitch (mm) | 1.250 mm | 1.40625 mm | 1.5625mm |
| Pixeldichte (Pixel/m²) | 640,000 per m² | 59,458 per ft² | 505,679 per m² | 46,979 per ft² | 409,479 per m² | 38,042 per ft² |
| Helligkeit, max. (cd/m²) | 800 nits | 800 nits | 800 nits |
| Farbtemperatur (K) | 6500 - 12000 (adjustable); 6500, 9300, 12000 presets | 3000 - 12000 (adjustable); 6500, 9300, 12000 presets | 3000 - 12000 (adjustable); 6500, 9300, 12000 presets |
| Leistungsaufnahme, max. (W/m²) | 1300W (standby: <0.5W) | 1360W (standby: <0.5W) | 1500W (standby: <0.5W) |
| Refresh Rate (Hz) | >3840Hz | >3840Hz | >3840Hz |
| Lebensdauer (h) | 100K hours Lifetime (Half brightness) | 100K hours Lifetime (Half brightness) | 100K hours Lifetime (Half brightness) |
| Display Dimensions (WxHxD) | 2432mm x 1456mm x 64.6mm (95.7" x 57.3 " x 2.5") | 2732mm x 1624.8mm x 82.3mm (107.6" x 64.0" x 3.24") | 3032.0mm x 1794.0mm x 82.4mm (119.4" x 70.6" x 3.2") |
| Installed Depth (from Wall) | 87.9mm (3.5") | 85.6mm (3.38") | 87.9mm (3.5") |
| Dimensions (WxHxD) including wall mount | 2432mm x 1456mm x 88.1mm (95.7" x 57.3 " x 3.5") | 2732mm x 1624.8mm x 85.6mm (107.6" x 64.0" x 3.38") | 3032.0mm x 1794.0mm x 87.9mm (119.4" x 70.6" x 3.5") |
| Dimensions (WxHxD) including optional stand | 2432mm x 2066mm x 780mm (95.7" x 81.3" x 30.7") or 2432mm x 2166mm x 780mm (95.7" x 85.3" x 30.7") | 2732mm x 2234.7mm x 901.2mm (107.6" x 88.0" x 35.5") or 2732mm x 2234mm x 1001.2mm (107.6" x 85.3" x 39.5") | 3032.0mm x 2404mm x 780mm (119.4" x 94.6" x 30.7") or 3032.0mm x 2504mm x 780mm (119.4" x 98.6" x 30.7" ) |
| Display Weight (kg) with wall mount | 110kg | 240lbs | 122.3kg | 269.0lbs | 146.6kg | 322.5lbs |
| Display Weight (kg) with optional stand | 146.7 kg | 323lbs | 175.5kg | 386.0lbs | 204.3kg | 449.4lbs |
| Betriebstemperatur (°C) | 0° to 40° C | 32° to 104° F | 0° to 40° C | 32° to 104° F | 0° to 40° C | 32° to 104° F |
| Feuchtigkeit im Betrieb (RH) | 10-80% | 10-80% | 10-80% |
| Lagertemperatur (°C) | -20° to 85° C | -4° to 185° F | -20° to 85° C | -4° to 185° F | -20° to 85° C | -4° to 185° F |
| Luftfeuchtigkeit bei Lagerung (RH) | 10-85% | 10-85% | 10-85% |
| Spare Modules | Included | Included | Included |
| Planar Part Number | 998-3768-00 | 998-3824-00 | 998-3773-00 |
| Screen Size | 109" / 277cm (diagonal) | 122" / 310cm (diagonal) | 136" / 345cm (diagonal) |
| Display Resolution | Full HD (1920 x 1080) | Full HD (1920 x 1080) | Full HD (1920 x 1080) |
| Aspect Ratio | 16:9 | 16:9 | 16:9 |
| Kontrast | 5,000:1 | 10000:1 | 5000:1 |
| Response Time (typ) | <1 ms | <1 ms | <1 ms |
| Frame Rate (Hz) | 60Hz | 60Hz | 60Hz |
| Color Gamut | 90% of P3 | 90% of P3 | 90% of P3 |
| HDR (High Dynamic Range) | HDR10 | HDR10 | HDR10 |
| Viewing Angle (typ) | 160° | 160° | 160° |
| External Connections | DisplayPort 1.2 in x 1, DisplayPort out, HDMI® 2.0 x 2 (HDCP 2.2), HDMI 1.4 x 2, USB-B (for touch controller) | DisplayPort 1.2 in x 1, DisplayPort out, HDMI® 2.0 x 2 (HDCP 2.2), HDMI 1.4 x 2, USB-B (for touch controller) | DisplayPort 1.2 in x 1, DisplayPort out, HDMI® 2.0 x 2 (HDCP 2.2), HDMI 1.4 x 2, USB-B (for touch controller) |
| Display Control | IR, RS-232, LAN, HDMI-CEC, Keypad, Web Browser Interface | IR, RS-232, LAN, HDMI-CEC, Keypad, Web Browser Interface | IR, RS-232, LAN, HDMI-CEC, Keypad, Web Browser Interface |
| Multi-Source Views | PiP, Dual, Triple, Quad | PiP, Dual, Triple, Quad | PiP, Dual, Triple, Quad |
| Modes | 4x 1920x1080 @ 24/25/30/50/60Hz; 480p, 576p, 720p @ 50/60 Hz; 1080p @ 24/25/30/50/60Hz; 1080i @ 50/60Hz | 3840x2160 @ 24/25/30/60Hz, 1920x1080 @ 24/25/30/60Hz, 480p, 576p, 720p @ 60 Hz, 1080i @ 60 Hz | 3840x2160 @ 24/25/30/60Hz, 1920x1080 @ 24/25/30/60Hz, 480p, 576p, 720p @ 60 Hz, 1080i @ 60 Hz |
| Audio Input | PC Line In | PC Line In | PC Line In |
| Audio Output | PC Line Out, S/PDIF | PC Line Out, S/PDIF | PC Line Out, S/PDIF |
| Speakers | 10W x 2 built-in | 10W x 2 built-in | 10W x 2 built-in |
| Mounting | Wall mount included. External device mounting: 75 x 75mm. Optional rolling floor stand available. | Wall mount included. External device mounting: 75 x 75mm. Optional rolling floor stand available | Wall mount included. External device mounting: 75 x 75mm. Optional rolling floor stand available. |
| Fanless | Yes | Yes | Yes |
| Line Voltage | 120-240V; 50/60Hz | 100-240V; 50/60Hz | 120-240V; 50/60Hz |
| Service Access | Front, Rear | Front, Rear | Front, Rear |
| Umgebung | Indoor | Indoor | Indoor |
| LED Typ | MicroLED 4in1 | MicroLED 4in1 | MicroLED 4in1 |
| Bezel Width | 16.0mm (0.63") Left, Right and Top; 90.0mm (3.54") Bottom | 16mm (0.63") Left, Right and Top; 90mm (3.54") Bottom | 16.0mm (0.63") Left, Right and Top; 90.0mm (3.54") Bottom |
| Display Edge to Active Area | 16.0mm (0.6") left and right, 16.0mm (0.6") top, 90.0mm (3.5") bottom | 16mm (0.63") Left, Right and Top; 90mm (3.54") Bottom | 16.0mm (0.6") left and right, 16.0mm (0.6") top, 90.0mm (3.5") bottom |
| Display Weight (kg) | 99.2kg | 218lbs | 111.4kg | 245.0lbs | 134kg | 294.5lbs |
| Touch Technology | IR touch: 10 points | IR touch: 10 points | IR touch: 10 points |
| OS Compatibility | Windows 10, 11, Mac OSX and Linux | Windows 10, 11, Mac OSX and Linux | Windows 10, 11, Mac OSX and Linux |
| Enclosure | Metal | Metal | Metal |
| Options / Features | MediaPlex Plus Processing, Scheduling, Presets | MediaPlex Plus Processing, Scheduling, Presets | MediaPlex Plus Processing, Scheduling, Presets |
| In the Box | URL109-MFT display, US and EU power cords, HDMI cable, USB A to B cable, IR cable, remote control, vacuum removal tool and charger, gloves, spare modules and Quick Start Guide | URL122-MFT display, US and EU power cords, HDMI cable, USB A to B cable, IR cable, remote control, vacuum removal tool and charger, gloves, spare modules and Quick Start Guide | URL136-MFT display, US and EU power cords, HDMI cable, USB A to B cable, IR cable, remote control, vacuum removal tool and charger, gloves, spare modules and Quick Start Guide |
| Approvals | FCC Class A, cTUVus, CE, RoHS | FCC Class A, cTUVus, CE, RoHS | FCC Class A, cTUVus, CE, RoHS |
| Recommended Usage | Up to 24x7 operation | Up to 24x7 operation | Up to 24x7 operation |
| Warranty | 5 years | 5 years | 5 years |
| Security | No WiFi, no Android O/S, signed and encrypted firmware | No WiFi, no Android O/S, signed and encrypted firmware | No WiFi, no Android O/S, signed and encrypted firmware |
| UPC | 8 10069 81125 3 | 8 10069 81145 1 | 8 10069 81128 4 |
| Download Specs | Download Specs | Download Specs |
Alle Spezifikationen anzeigen
Downloads
Broschüren & Anleitungen
- Planar UltraRes L Serie Broschüre (1,7 MiB)
- Planar UltraRes L Series User Manual - URL109 (6,6 MiB)
- Planar UltraRes L Series User Manual - URL122 (7,4 MiB)
- Planar UltraRes L Series User Manual - URL136 (6,5 MiB)
- Planar UltraRes L Series Quick Start Guide (1,3 MiB)
- Planar UltraRes L Series Quick Start Guide (French) (879,2 KiB)
2D CAD-Zeichnungen
3D CAD-Zeichnungen
3D with stand CAD-Zeichnungen
Modellzeichnungen
